Giới thiệu sản phẩm
Lưu lượng kế xoáy hơi chủ yếu được sử dụng để đo lưu lượng chất lỏng môi trường hơi trong các đường ống công nghiệp. Lưu lượng kế xoáy hơi phù hợp để đo lưu lượng khí vì chúng có thể hoạt động trong điều kiện áp suất và nhiệt độ cao, đồng thời có tính biến thiên cao. Các loại hơi ẩm, hơi bão hòa và hơi quá nhiệt khác nhau cho thấy các đặc tính đo khác nhau. Lưu lượng kế xoáy có thể thích ứng hiệu quả với sự thay đổi này.
Tính năng sản phẩm
♦ Hiển thị trực tiếp nhiệt độ, áp suất, lưu lượng tức thời và lưu lượng tích lũy tại chỗ.
♦ Đồng hồ đo lưu lượng khí xoáy có chức năng hiển thị thời gian độc đáo và lưu trữ dữ liệu thời gian thực, đảm bảo dữ liệu bên trong không bị mất và có thể được lưu lại trong mọi trường hợp.
♦ Mức tiêu thụ điện năng của toàn bộ máy cực kỳ thấp và có thể hoạt động bằng pin tích hợp*. Đây là một thiết bị hiển thị cục bộ lý tưởng không cần nguồn điện bên ngoài.
Thông số sản phẩm
Đường kính danh nghĩa (mm) | 25,40,50,65,80,100,125,150,200,250,300,(300~1000 Chèn loại) |
Áp suất danh nghĩa (MPa) | DN25-DN200 4.0 (thỏa thuận cung cấp 4.0), DN250-DN300 1.6 (thỏa thuận cung cấp 1.6) |
Nhiệt độ trung bình (°C) |
Loại áp điện: -40~260,-40~320; Loại điện dung : -40~300, -40~400,-40~450(Thỏa thuận cung cấp)
|
Chất liệu thân
| 1Cr18Ni9Ti, (Thỏa thuận cung cấp vật liệu khác) |
Gia tốc rung động cho phép
| Loại áp điện: 0,2g Loại điện dung: 1,0~2,0g |
Sự chính xác
| ±1%R, ±1,5%R, ±1FS; Loại chèn: ±2,5%R, ±2,5%FS |
Phạm vi của
| 1:6~1:30 |
Điện áp nguồn |
Cảm biến: +12V DC, +24V DC; Bộ phát: +12V DC, +24V DC; Loại pin: Pin 3.6V
|
Tín hiệu đầu ra
| Xung sóng vuông (không bao gồm loại nguồn pin): mức cao hoặc mức thấp 5V, 1V; dòng điện: 4~20mA |
Hệ số tổn thất áp suất
| Theo tiêu chuẩn JB/T9249, hệ số cản Cd = 2.4 |
Dấu hiệu chống cháy nổ
| Loại an toàn nội tại: Exd IA CT2-T5 Loại chống cháy nổ: Exd CT2-T5 |
Cấp độ bảo vệ
| Loại lặn IP65 thông thường IP68 |
Điều kiện môi trường
| Nhiệt độ -20°C, độ ẩm tương đối 55,5% ~ 90%, áp suất khí quyển 86 ~ 106 kPa. |
Môi trường áp dụng
| Khí, lỏng, hơi nước |
Khoảng cách truyền
| Loại đầu ra xung hệ thống ba dây: < 300m, loại đầu ra dòng điện tiêu chuẩn hai dây (4 ~ 20mA): điện trở tải nhỏ hơn 750ohm |

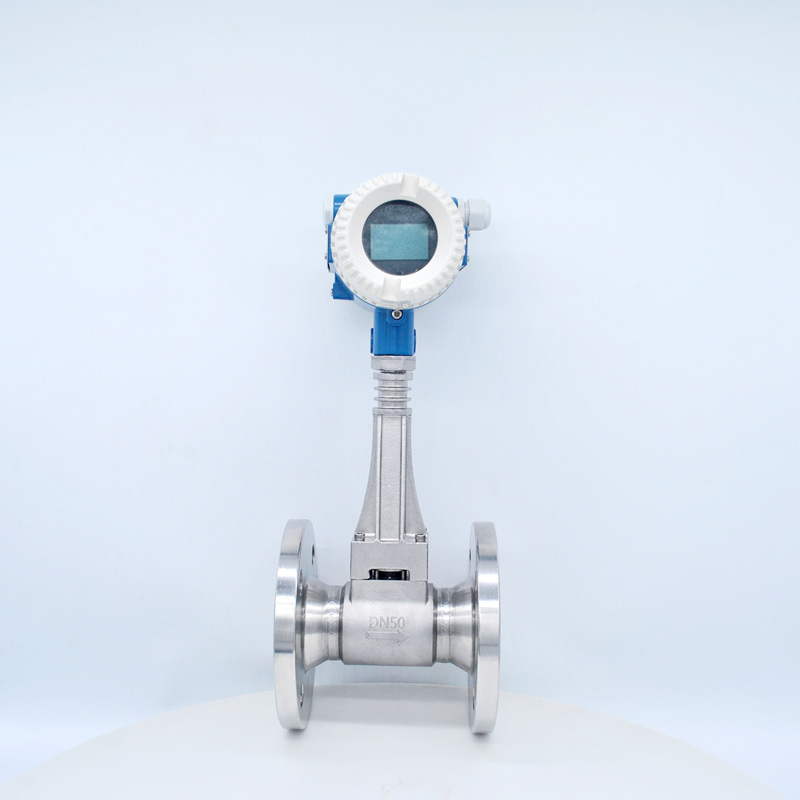

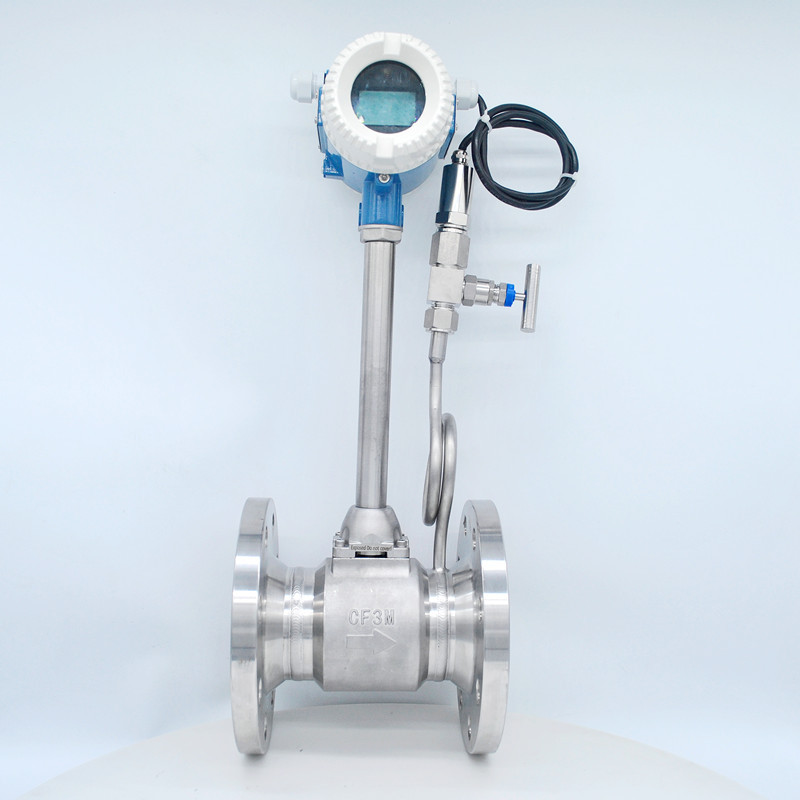

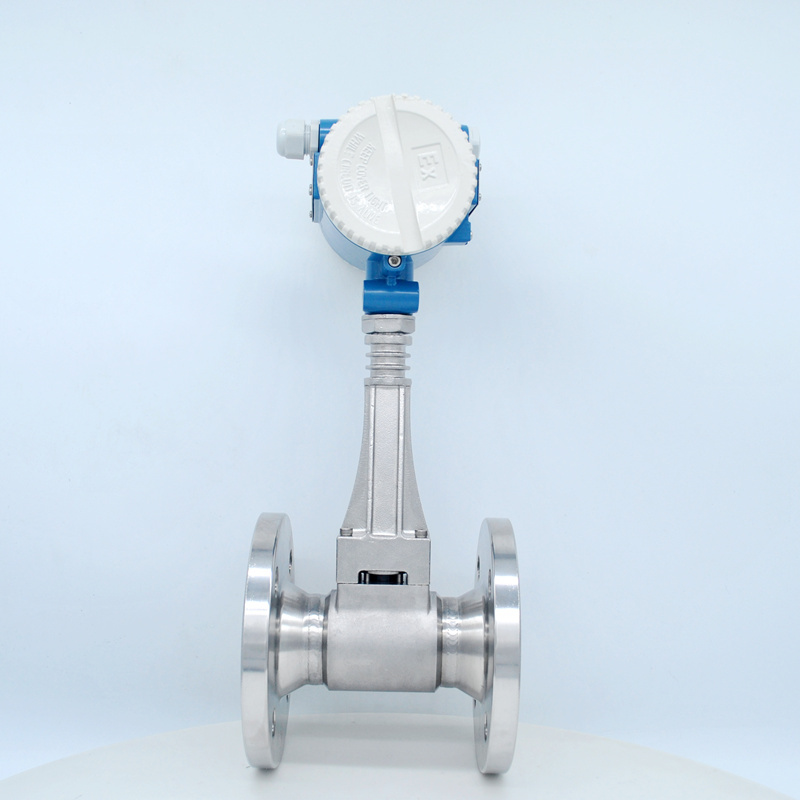

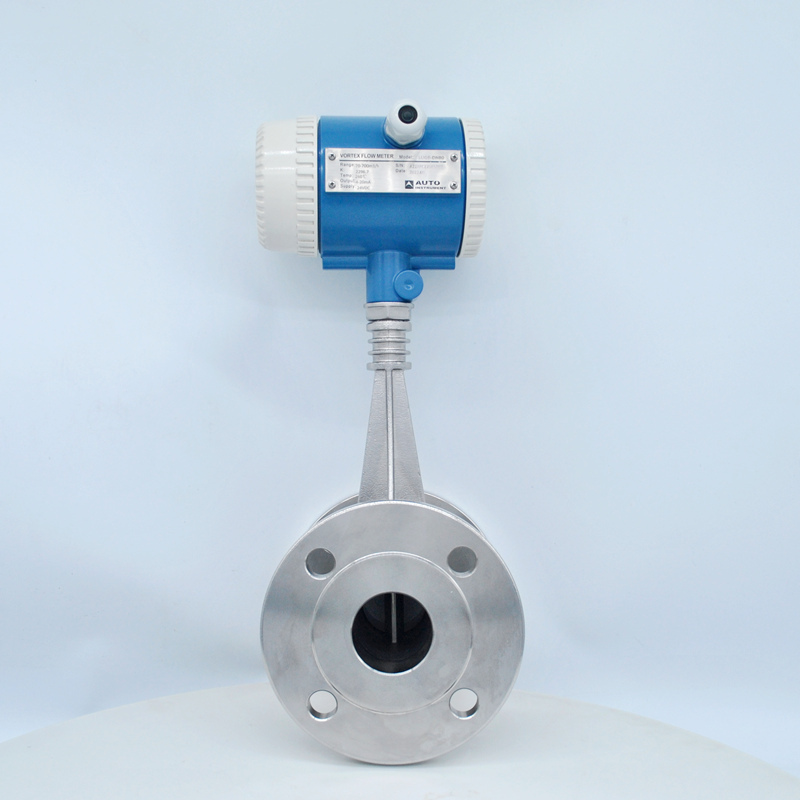

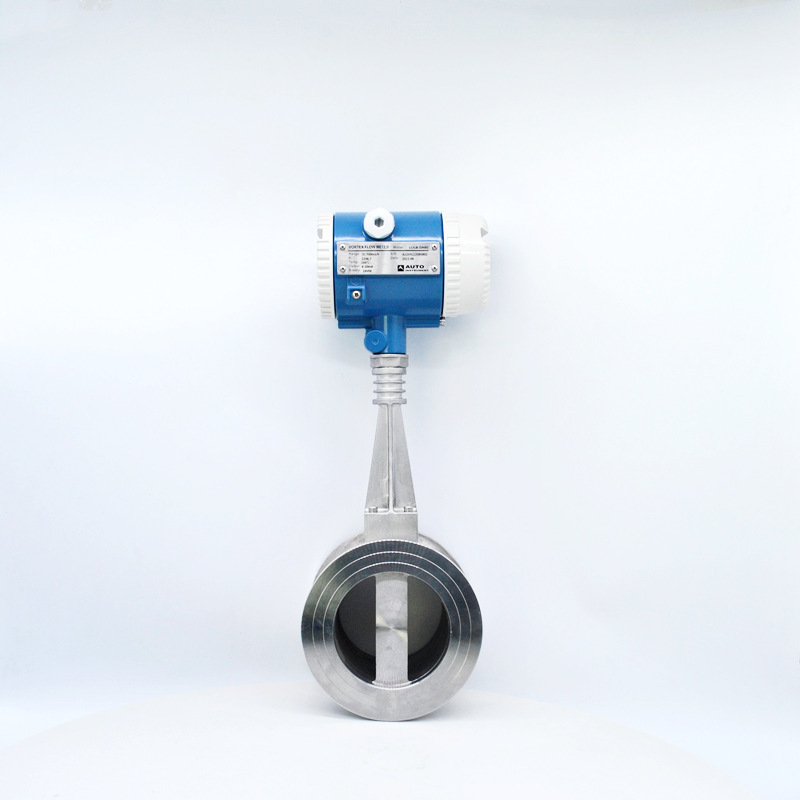

Hình ảnh chi tiết sản phẩm
Phiếu đặt hàng sản phẩm
LUGB | Giải thích | ||
Danh nghĩa đường kính (Tính bằng mm) | đường kính | DN15-300 (Đường ống) | |
DN200-1500 (Loại cắm) | |||
Sự liên quan | Đường ống | TRONG | Kết nối mặt bích |
JZ | Kẹp mặt bích | ||
VỚI | Quy tắc đặc biệt | ||
Chèn | J | Công thức đơn giản | |
Q | Loại bóng | ||
Sự chính xác | Đường ống đường kẻ | 10 | 1,0%R |
15 | 1,5%R | ||
Chèn | 20 | 2,0%R | |
25 | 2,5%R | ||
VỚI | Tiêu chuẩn độ chính xác đặc biệt | ||
Nhiệt độ và áp suất | S | T(S)P(S)Ở mức bình thường nhiệt độ và áp suất | |
VỚI | T(Z)P(Z)Cực tính đôi áp lực | ||
Giao thức truyền thông | N | Không có giao diện giao tiếp | |
H | Giao thức HART | ||
M | Giao thức MODBUS | ||
Đầu ra | 1 | Không có đầu ra | |
2 | Đầu ra hai dây 4-20mA | ||
3 | Đầu ra xung | ||
D | DC12V | ||
Nguồn điện | Cơ sở dữ liệu | Nguồn điện kép 12V và ắc quy | |
DD | DC24V | ||
B | Nguồn điện pin 3.6V. không có tín hiệu đầu ra chỉ sử dụng | ||
Vật liệu cảm biến | S | Thép không gỉ 304 | |
L | Thép không gỉ 316 | ||
Vật liệu cấu thành cốt lõi | S | Đầu dò bằng thép không gỉ 304 | |
L | Đầu dò bằng thép không gỉ 316 | ||
Phương tiện đo lường | 1 | Khí đốt | |
2 | Chất lỏng | ||
3 | Hơi nước bão hòa | ||
4 | Hơi nước siêu nóng | ||
Dây chuyền sản xuất
2. Tín hiệu đầu ra của lưu lượng kế khí xoáy là tín hiệu xung tỷ lệ thuận với lưu lượng, không bị trôi điểm 0 và có độ chính xác cao.
3. Đồng hồ đo lưu lượng xoáy đã hiện thực hóa việc số hóa sản phẩm, tiêu chuẩn hóa, sản xuất hàng loạt, khái quát hóa, định hình sản xuất và đảm bảo chất lượng sản phẩm đẹp mắt.
