GIỚI THIỆU VỀ ĐỒNG HỒ ĐO LƯU LƯỢNG HƠI NƯỚC XOÁY
Đồng hồ đo lưu lượng khí nitơ kiểu xoáy được thiết kế dựa trên nguyên lý Karman. Đồng hồ đo lưu lượng hơi kiểu xoáy có thể đo lưu lượng, nhiệt độ và các thông số khác của chất lỏng trong đường ống công nghiệp. Đồng hồ đo lưu lượng khí nitơ kiểu xoáy có chức năng xuất tín hiệu tần số xung, xuất tín hiệu analog 4-20mA, giao tiếp RS485, giao thức HART, v.v.
Thông số của đồng hồ đo lưu lượng khí nitơ xoáy
Đường kính danh nghĩa (mm) | 25,40,50,65,80,100,125,150,200,250,300,(300~1000 Chèn loại) |
Áp suất danh nghĩa (MPa) | DN25-DN200 4.0 (thỏa thuận cung cấp 4.0), DN250-DN300 1.6 (thỏa thuận cung cấp 1.6) |
Nhiệt độ trung bình (°C) |
Loại áp điện: -40~260,-40~320; Loại điện dung : -40~300, -40~400,-40~450(Thỏa thuận cung cấp)
|
Chất liệu thân
| 1Cr18Ni9Ti, (Thỏa thuận cung cấp vật liệu khác) |
Gia tốc rung động cho phép
| Loại áp điện: 0,2g Loại điện dung: 1,0~2,0g |
Sự chính xác
| ±1%R, ±1,5%R, ±1FS; Loại chèn: ±2,5%R, ±2,5%FS |
Phạm vi của
| 1:6~1:30 |
Điện áp nguồn |
Cảm biến: +12V DC, +24V DC; Bộ phát: +12V DC, +24V DC; Loại pin: Pin 3.6V
|
Tín hiệu đầu ra
| Xung sóng vuông (không bao gồm loại nguồn pin): mức cao hoặc mức thấp 5V, 1V; dòng điện: 4~20mA |
Hệ số tổn thất áp suất
| Theo tiêu chuẩn JB/T9249, hệ số cản Cd = 2.4 |
Dấu hiệu chống cháy nổ
| Loại an toàn nội tại: Exd IA CT2-T5 Loại chống cháy nổ: Exd CT2-T5 |
Cấp độ bảo vệ
| Loại lặn IP65 thông thường IP68 |
Điều kiện môi trường
| Nhiệt độ -20°C, độ ẩm tương đối 55,5% ~ 90%, áp suất khí quyển 86 ~ 106 kPa. |
Môi trường áp dụng
| Khí, lỏng, hơi nước |
Khoảng cách truyền
| Loại đầu ra xung hệ thống ba dây: < 300m, loại đầu ra dòng điện tiêu chuẩn hai dây (4 ~ 20mA): điện trở tải nhỏ hơn 750ohm |

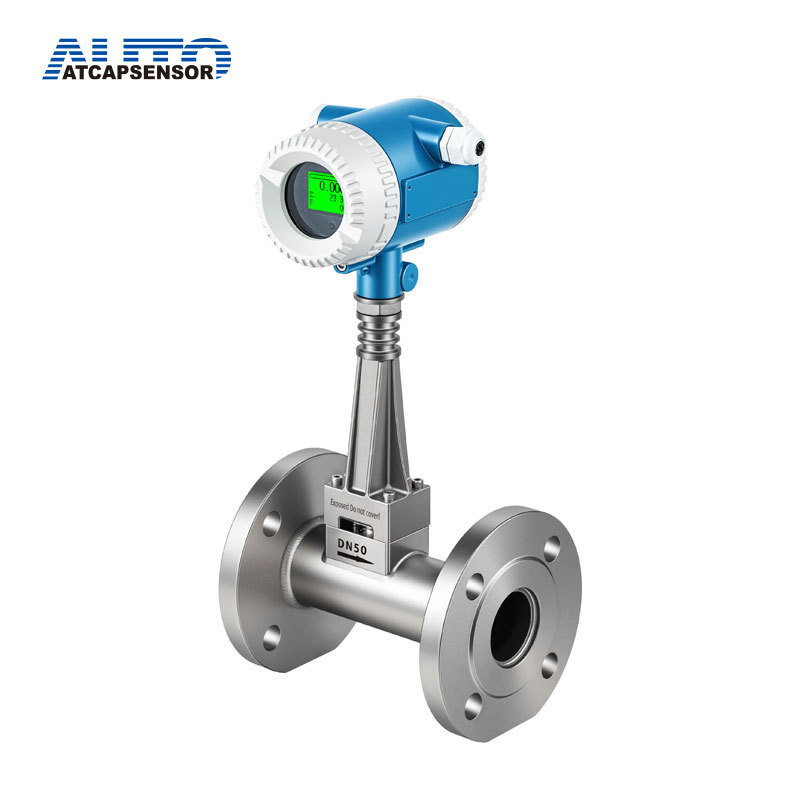

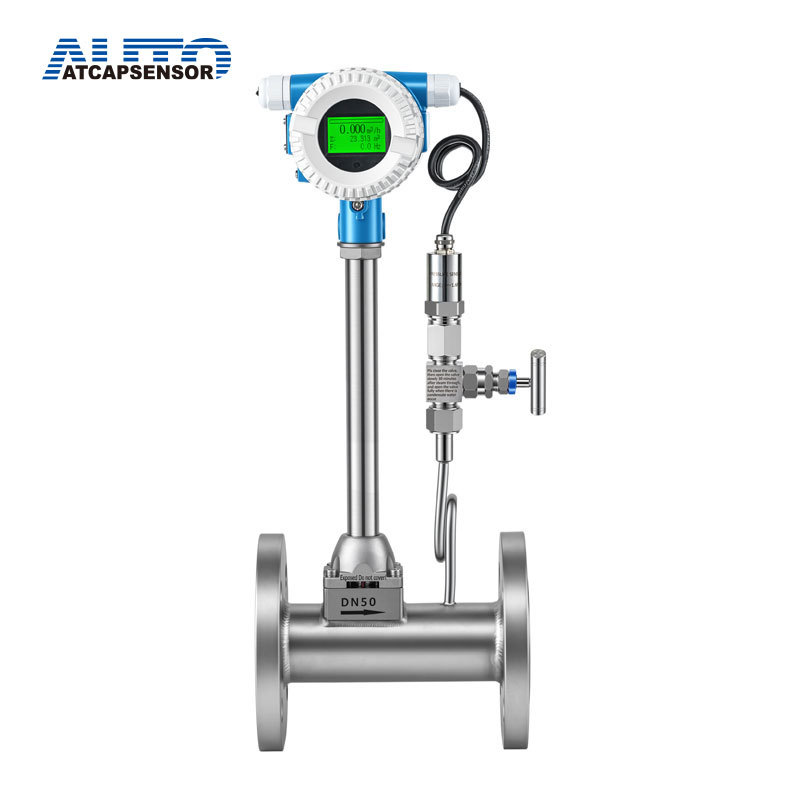

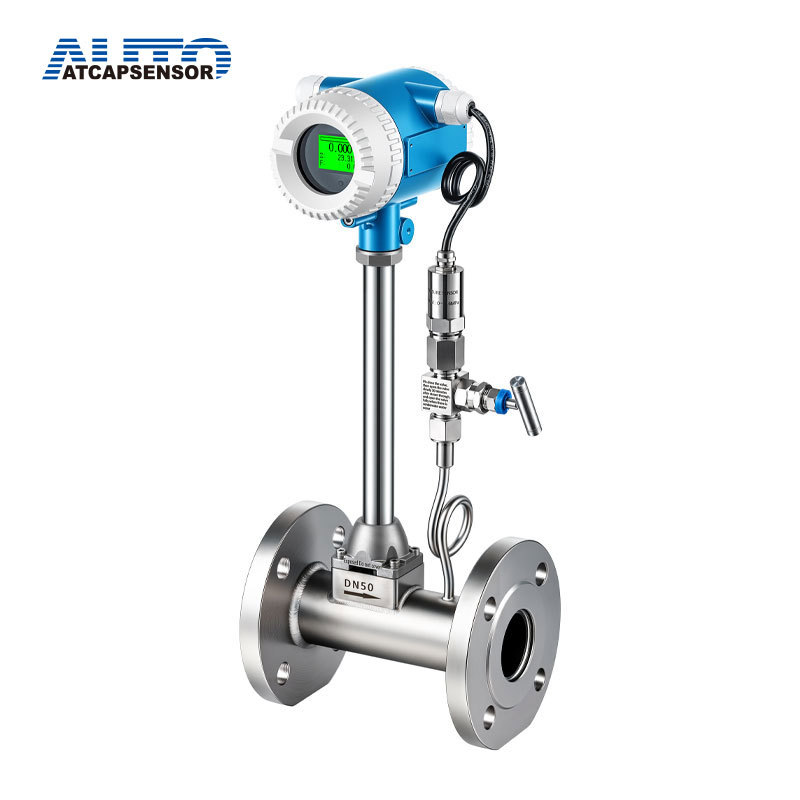

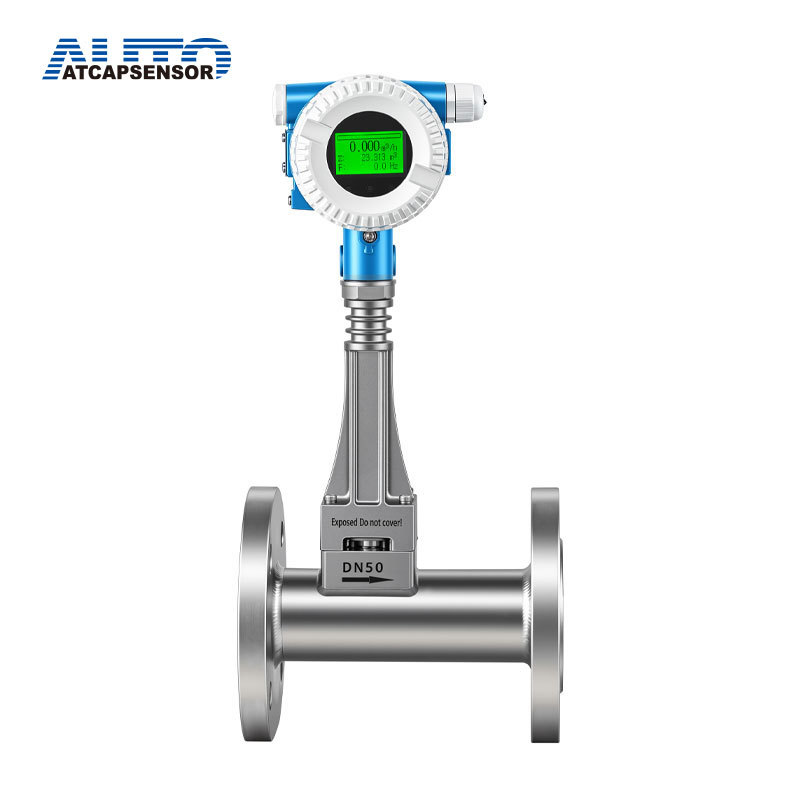

Hình ảnh chi tiết của đồng hồ đo lưu lượng khí nén xoáy
Bảng đặt hàng đồng hồ đo lưu lượng nitơ xoáy
LUGB | Giải thích | ||
Danh nghĩa đường kính (Tính bằng mm) | đường kính | DN15-300 (Đường ống) | |
DN200-1500 (Loại cắm) | |||
Sự liên quan | Đường ống | TRONG | Kết nối mặt bích |
JZ | Kẹp mặt bích | ||
VỚI | Quy tắc đặc biệt | ||
Chèn | J | Công thức đơn giản | |
Q | Loại bóng | ||
Sự chính xác | Đường ống đường kẻ | 10 | 1,0%R |
15 | 1,5%R | ||
Chèn | 20 | 2,0%R | |
25 | 2,5%R | ||
VỚI | Tiêu chuẩn độ chính xác đặc biệt | ||
Nhiệt độ và áp suất | S | T(S)P(S)Ở mức bình thường nhiệt độ và áp suất | |
VỚI | T(Z)P(Z)Cực tính đôi áp lực | ||
Giao thức truyền thông | N | Không có giao diện giao tiếp | |
H | Giao thức HART | ||
M | Giao thức MODBUS | ||
Đầu ra | 1 | Không có đầu ra | |
2 | Đầu ra hai dây 4-20mA | ||
3 | Đầu ra xung | ||
D | DC12V | ||
Nguồn điện | Cơ sở dữ liệu | Nguồn điện kép 12V và ắc quy | |
DD | DC24V | ||
B | Nguồn điện pin 3.6V. không có tín hiệu đầu ra chỉ sử dụng | ||
Vật liệu cảm biến | S | Thép không gỉ 304 | |
L | Thép không gỉ 316 | ||
Vật liệu cấu thành cốt lõi | S | Đầu dò bằng thép không gỉ 304 | |
L | Đầu dò bằng thép không gỉ 316 | ||
Phương tiện đo lường | 1 | Khí đốt | |
2 | Chất lỏng | ||
3 | Hơi nước bão hòa | ||
4 | Hơi nước siêu nóng | ||
