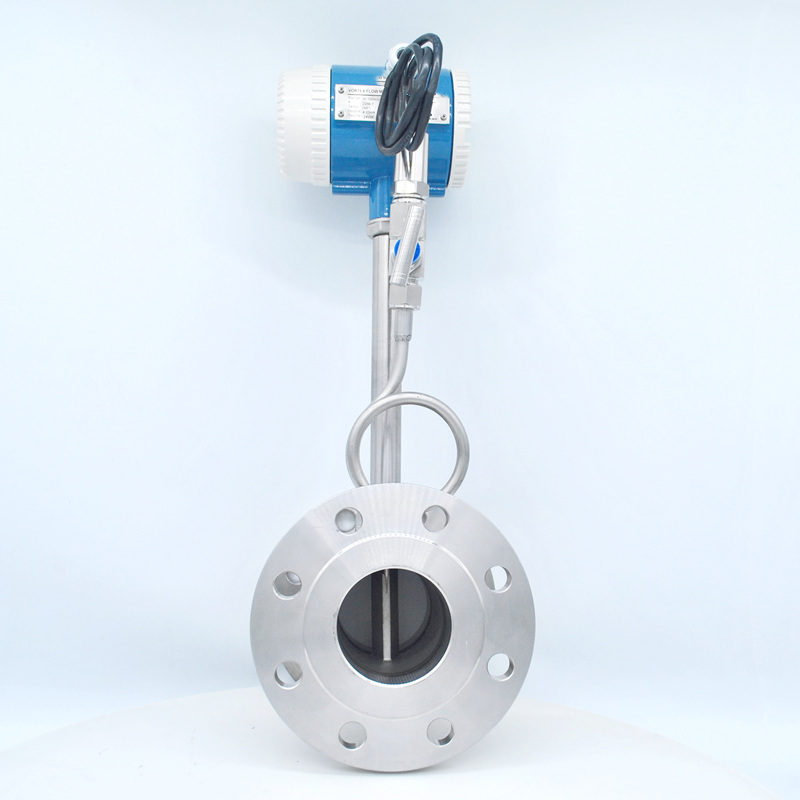

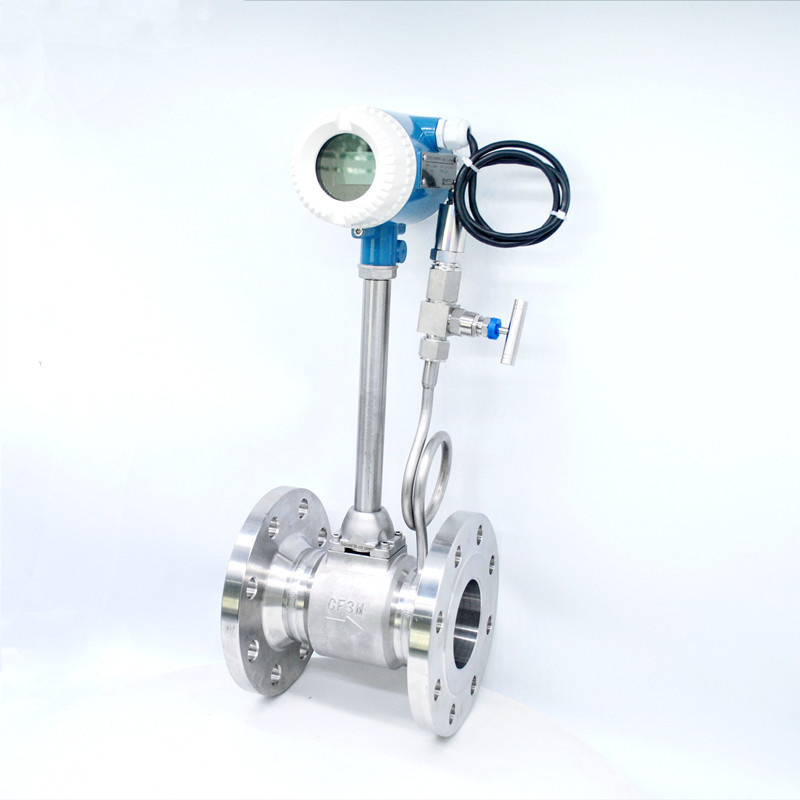

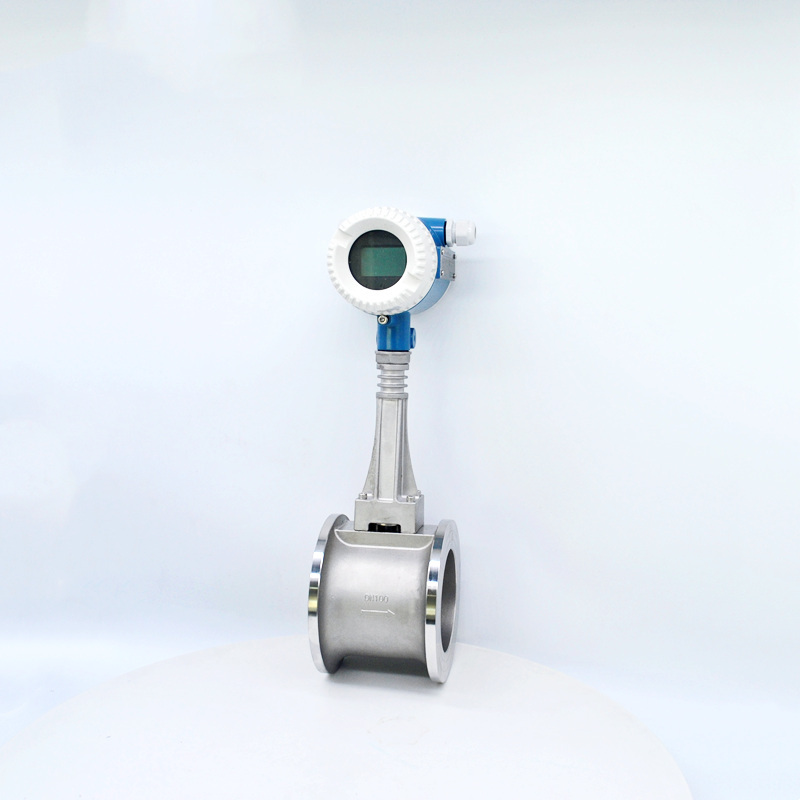

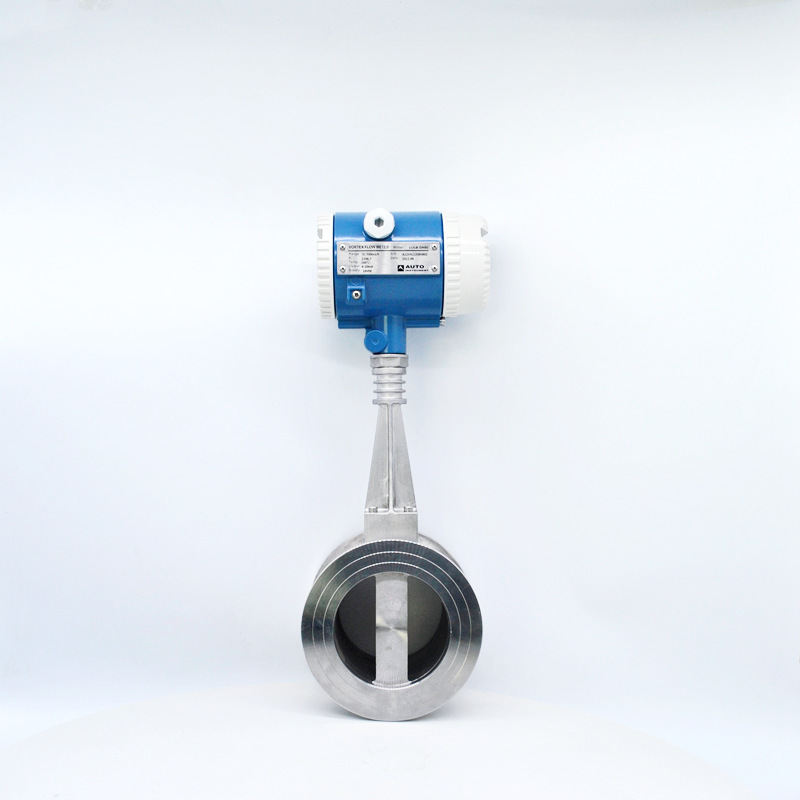

Đồng hồ đo lưu lượng nước xoáy kỹ thuật số độ chính xác cao
- thông tin
- Mô tả sản phẩm
- Video
Giới thiệu sản phẩm
Đồng hồ đo lưu lượng khí xoáy lý tưởng để giám sát hơi nước quá nhiệt và khí nén. Ngoài ra, đồng hồ đo lưu lượng nước xoáy còn được trang bị cảm biến nhiệt độ và bộ truyền áp suất để giám sát hơi nước theo thời gian thực.
Đặc trưng
Với giao diện kỹ thuật số, đồng hồ đo lưu lượng hơi xoáy có phạm vi đo rộng, độ chính xác vượt trội, tổn thất áp suất tối thiểu, độ tin cậy cao và độ ổn định lâu dài.
Cấu trúc của đồng hồ đo lưu lượng khí xoáy khá đơn giản, tạo điều kiện thuận lợi cho việc lắp đặt và bảo trì dễ dàng do không có bộ phận chuyển động và không bị hao mòn cơ học.
Với thiết kế bảng mạch khuếch đại độc đáo, đồng hồ đo này có thể đo cả chất khí và chất lỏng.
Hơn nữa, đồng hồ đo lưu lượng nước xoáy cung cấp nhiều tùy chọn truyền dữ liệu khác nhau, chẳng hạn như đầu ra 4-20mA, đầu ra tần số và đầu ra RS485.
Thông số của đồng hồ đo lưu lượng hơi xoáy
Thông số của đồng hồ đo lưu lượng hơi xoáy
| Tiêu chuẩn điều hành | Đồng hồ đo lưu lượng hơi xoáy (JB/T9249-1999) | ||
| Quy định xác minh | Đồng hồ đo lưu lượng hơi xoáy (JJG1029-2007) | ||
| Phân loại lưu lượng kế | Cảm biến xoáy, đồng hồ đo lưu lượng xoáy màn hình thông minh, đồng hồ đo lưu lượng xoáy bù nhiệt độ và áp suất, đồng hồ đo lưu lượng xoáy kiểu cắm. | ||
| Trung bình | Hơi nước, khí nén, khí than, chất lỏng và các môi chất có vận tốc cao khác. | ||
| Đường kính và kết nối của đồng hồ đo | Kết nối mặt bích DN15-DN300 hoặc kẹp mặt bích | ||
| DN200-DN1500 là loại chèn | |||
| Tiêu chuẩn mặt bích | CB/T9119-2000, Tiêu chuẩn ANSI, Tiêu chuẩn JIS có thể được tùy chỉnh. | ||
| Nguồn điện | Sử dụng pin Lithium 24VDC hoặc 3.6V, công suất tiêu thụ <5W | ||
| Đầu ra | Ngõ ra 4-20mA hoặc ngõ ra xung | ||
| Giao diện truyền thông | Giao tiếp RS485 hoặc giao tiếp MODBUS-RTU | ||
Mức độ chính xác | Chất lỏng | ±1,0%R (Đường ống) ±2% (Đầu cắm) | |
| Khí đốt hoặc hơi nước | ±1,5%R (Đường ống) ±2,5% (Đầu nối) | ||
Khả năng lặp lại | Chất lỏng | ≤0,2% | |
| Khí đốt hoặc hơi nước | ≤0,5% | ||
| Máy bộ đàm tầm xa | 1:10-1:20 | ||
Sử dụng điều kiện | Nhiệt độ trung bình | T2 (loại nhiệt độ trung bình) | -40℃~+280℃ |
| T3 (loại chịu nhiệt cao) | 280℃~+350℃ | ||
| Áp lực | 1,6 MPa, 2,5 MPa, 4 MPa | ||
| Nhiệt độ môi trường xung quanh | -20℃~+60℃ | ||
| Áp suất khí quyển | 86KPa~106KPa | ||
Phiếu đặt hàng
| Người mẫu | Mã số | Thông số kỹ thuật | |||||||||
| LUGB | Đồng hồ đo lưu lượng nước xoáy | ||||||||||
| Đường kính | DN15-DN300 | ||||||||||
| Sự liên quan | Đường ống | TRONG | Kết nối mặt bích | ||||||||
| JZ | Kẹp nước | ||||||||||
| VỚI | Tùy chỉnh | ||||||||||
| Sự chính xác | Đường ống | 10 | 1,0%R | ||||||||
| 15 | 1,5%R | ||||||||||
| Bù nhiệt độ và áp suất | S | Với | |||||||||
| VỚI | Không có | ||||||||||
| Giao thức truyền thông | N | Không có giao diện giao tiếp | |||||||||
| H | Giao thức HART | ||||||||||
| M | Giao thức MODBUS | ||||||||||
| Đầu ra | 1 | Không có đầu ra | |||||||||
| 2 | Đầu ra 2 dây 4-20mA | ||||||||||
| 3 | Đầu ra xung | ||||||||||
| Nguồn điện | DD | 24VDC | |||||||||
| B | Pin 3.6V | ||||||||||
| Vật liệu thân | S | Thép không gỉ | |||||||||
| Phương tiện đo lường | 1 | Khí đốt | |||||||||
| 2 | Chất lỏng | ||||||||||
| 3 | Hơi nước bão hòa | ||||||||||
| 4 | Hơi nước siêu nóng | ||||||||||
