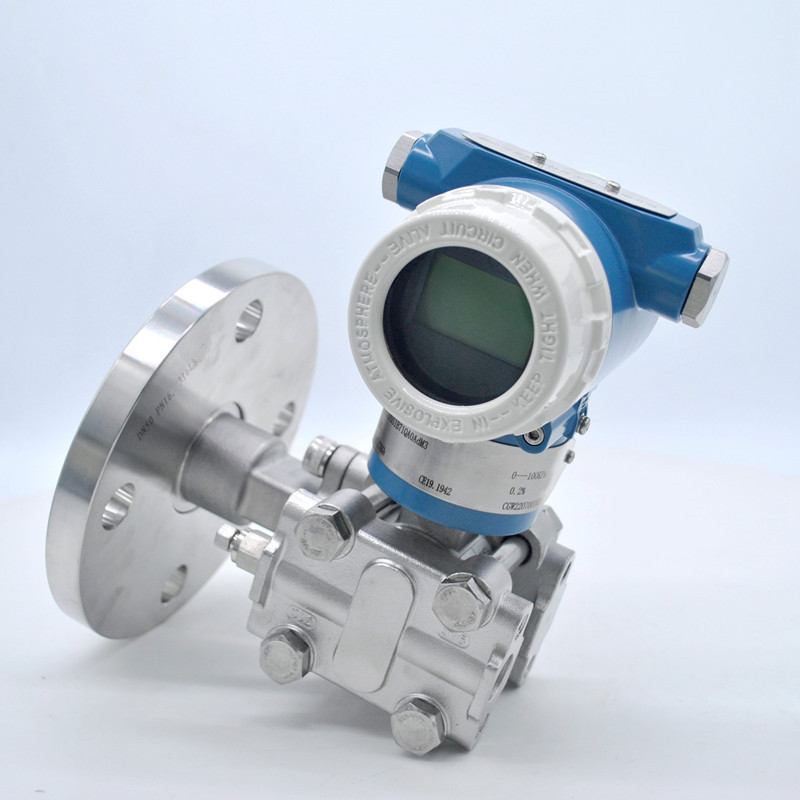

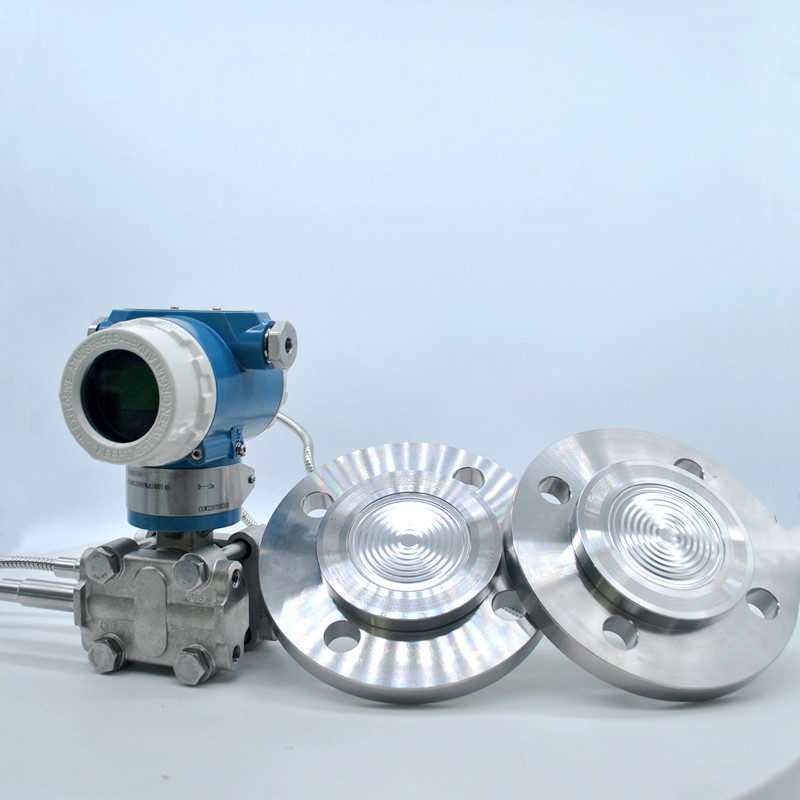

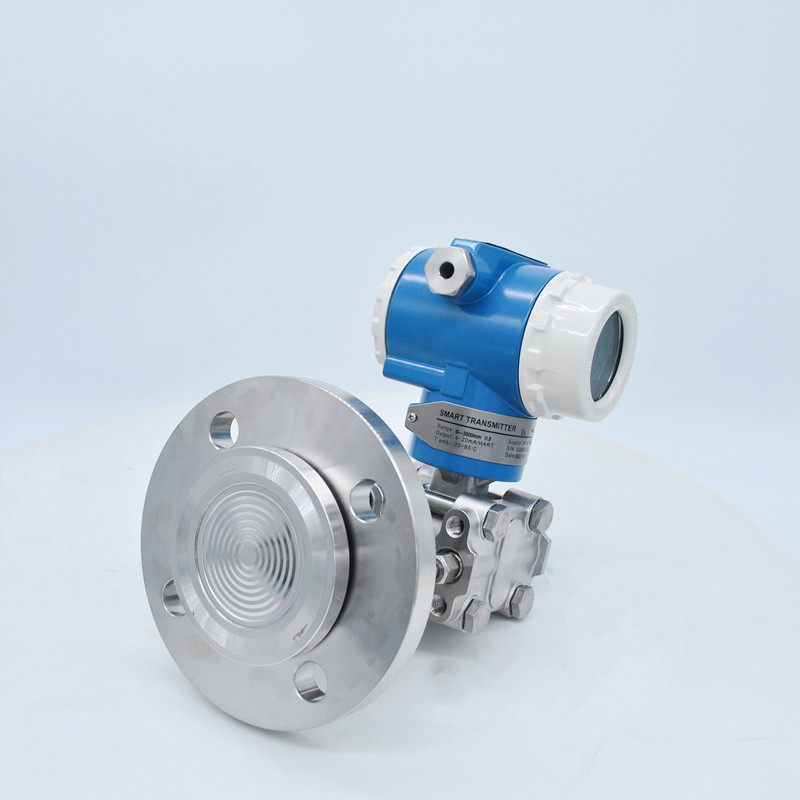

Bộ truyền tín hiệu mức bồn chứa mặt bích kín từ xa
- thông tin
- Mô tả sản phẩm
- Video
Giới thiệu ngắn gọn
Đặc trưng
Mức chất lỏng trong các thùng chứa mở hoặc kín.
Độ chính xác tham chiếu của phép đo mức chất lỏng là 0,075%.
Phạm vi đo: 6kPa~2000kPa.
Màng loa phẳng hoặc màng loa mở rộng 2 inch, 3 inch, 4 inch.
Có nhiều loại dung dịch châm khác nhau để đáp ứng các yêu cầu ứng dụng khác nhau.
Độ giảm chấn có thể điều chỉnh được.
Vật liệu mặt thước thủy tiếp xúc với chất lỏng: Thép không gỉ, Hastelloy C-276 và Tantalum.
Ứng dụng công nghiệp
Ngành công nghiệp dầu khí - Trong quá trình tách dầu khí, giám sát mức bể chứa và các hoạt động dưới lòng đất, bộ truyền áp suất màng ngăn hoạt động tốt trong môi trường áp suất và nhiệt độ cao, đồng thời chịu được các chất lỏng nhớt và khí ăn mòn thường gặp trong các mỏ dầu. Độ bền và khả năng giám sát từ xa của bộ truyền mức mao dẫn hỗ trợ thu thập dữ liệu chính xác trên các giàn khoan ngoài khơi, đường ống và nhà máy lọc dầu.
Công nghiệp hóa chất - Lĩnh vực này thường liên quan đến môi trường axit, kiềm và có tính ăn mòn cao. Thiết kế tiếp xúc trực tiếp của bộ truyền áp suất màng ngăn cung cấp các phép đo chính xác đồng thời tránh được các vấn đề ăn mòn liên quan đến các ống dẫn áp suất truyền thống. Bộ truyền áp suất màng ngăn đặc biệt thích hợp để đo các chất lỏng kết tinh và kết tủa, chẳng hạn như dung dịch muối và dung dịch axit hoặc kiềm.
Ngành công nghiệp dược phẩm và thực phẩm - Trong ngành dược phẩm và chế biến thực phẩm, điều kiện vệ sinh nghiêm ngặt là rất cần thiết. Thiết kế của bộ truyền tín hiệu mức chênh lệch không có ống dẫn áp suất giúp giảm nguy cơ nhiễm bẩn và dễ dàng vệ sinh. Nó đo lường hiệu quả các chất lỏng có độ nhớt cao như siro, chất cô đặc và nhũ tương, đáp ứng các yêu cầu CIP (Làm sạch tại chỗ) và SIP (Khử trùng tại chỗ) để đảm bảo vệ sinh và an toàn.
Xử lý nước và nước thải - Cảm biến đo mức mao dẫn được sử dụng trong các nhà máy xử lý nước thải và nước sạch để theo dõi mức độ và áp suất, xử lý các môi chất có chất rắn lơ lửng và cặn lắng. Thiết kế chống ăn mòn của nó thích ứng tốt với các quá trình xử lý hóa học trong nước, cung cấp sự hỗ trợ ổn định cho việc kiểm soát và giám sát chất lượng.
Ngành công nghiệp điện lực- Trong các nhà máy điện, bộ truyền áp suất có màng chắn này được sử dụng để giám sát mực nước nồi hơi và chất làm mát. Khả năng chịu nhiệt cao và độ ổn định tốt giúp nó được ứng dụng rộng rãi trong các hệ thống điện, đảm bảo vận hành thiết bị an toàn và hiệu quả.
Ngành công nghiệp bột giấy và dệt may - Đối với các chất lỏng dạng bùn và chất lỏng chứa sợi, bộ truyền tín hiệu mức mao dẫn tránh được vấn đề tắc nghẽn ống. Bộ truyền tín hiệu áp suất màng ngăn hiệu quả trong ngành công nghiệp bột giấy và dệt may, cho phép giám sát nồng độ và mức chất lỏng dạng bùn, giúp tối ưu hóa quy trình sản xuất.
Phiếu đặt hàng
| Mục | Mã số | Thông số kỹ thuật |
| AT3051LT | Cảm biến áp suất màng phẳng/cảm biến mức mao dẫn/cảm biến mức chênh lệch | |
| Phạm vi đo | 3 | 0-4~7,5 kPa |
| 4 | 0~37,4 kPa | |
| 5 | 0~186,8 kPa | |
| 6 | 0~690 kPa | |
| 7 | 0~2068 kPa | |
| Đầu ra | S | 4-20mA, giao thức HART, đầu ra tuyến tính |
| Vật liệu màng cảm biến / Đổ đầy chất lỏng | 2 | Thép không gỉ 316L Dầu silicon |
| 3 | Dầu silicon Hastelloy C | |
| MỘT | Thép không gỉ 316L Dầu flo | |
| Lỗ thoát nước | B | Mặt bích phía sau của quy trình hoặc không có |
| TRONG | Mặt bích xử lý phía trên | |
| L | Mặt bích xử lý phía dưới | |
| Vật liệu vòng chữ O tiếp xúc với chất lỏng | 7 | Tốt-N (NBR) |
| 6 | Viton (FKM) (Nhiệt độ ≥-20℃) | |
| 5 | Viton chịu nhiệt độ thấp (FKM-GFLT) | |
| Cổng cáp | 1 | M20*1.5 |
| Kết nối quy trình | C | 2'' ANSI 150# |
| D | 2'' ANSI 300# | |
| J | 2'' ANSI 600# | |
| VÀ | 3'' ANSI 150# | |
| F | 3'' ANSI 300# | |
| K | 3'' ANSI 600# | |
| G | 4'' ANSI 150# | |
| H | 4'' ANSI 300# | |
| Q | DN50 PN1.6MPa/4Mpa | |
| R | DN50 PN6.4Mpa | |
| M | DN50 PN10Mpa | |
| S | DN80 PN1.6MPa/4Mpa | |
| T | DN80 PN6.4 MPa | |
| N | DN80 PN10Mpa | |
| TRONG | DN100 PN1.6MPa/4Mpa | |
| TRONG | DN100 PN6.4Mpa | |
| Vật liệu màng chắn mặt bích | MỘT | Thép không gỉ 316L |
| B | Hastelloy C | |
| C | Tantalum | |
| VÀ | Lớp phủ PFA | |
| F | Lớp phủ F46 | |
| G | Mạ vàng | |
| Chèn chiều dài ống | 0 | 0 |
| 1 | 50mm | |
| 2 | 100mm | |
| 3 | 150mm | |
| Đổ đầy dung dịch (phía áp suất cao) | MỘT | Dầu silicon |
| C | Dầu flo | |
| Không bắt buộc | d | Loại an toàn nội tại, chống cháy nổ (Exd IIC T4~T6) |
| Tôi | An toàn nội tại (Exia IIC T4~T6) | |
| M3 | Màn hình LCD | |
| D1 | Van xả hoặc vít xả bằng thép không gỉ (2 cái) | |
| C1 | Mặt bích ren trong 1/2'' NPT (2 bộ) | |
| C12 | Ống chịu áp lực 1/2'' NPT-M20*1.5-Φ14 (2 bộ) | |
| C2 | Khớp nối chữ T ren ngoài M20*1.5 (2 bộ) | |
| C21 | Khớp nối chữ T M20*1.5 - Ống áp lực Φ14 (2 bộ) | |
| K1 | Xử lý tẩy dầu mỡ | |
Dây chuyền sản xuất
Ứng dụng của bộ truyền tín hiệu mức mặt bích đơn
